工作原理

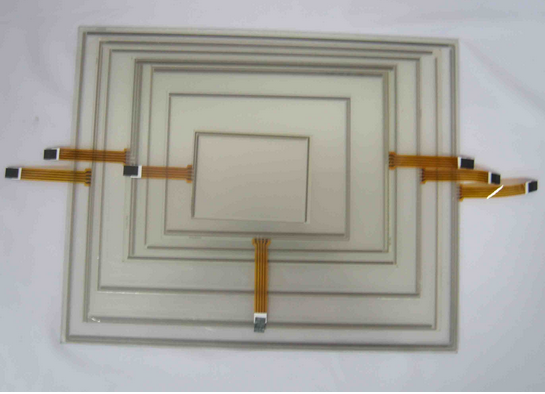

四线电阻式触摸屏是电阻式家族中应用最广、最普及的一种。其结构由下线路（玻璃或薄膜材料）导电 ITO 层和上线路（薄膜材料）导电 ITO 层组成。中间有细微绝缘点隔开，当触摸屏表面无压力时，上下线路成开路状态。一旦有压力施加到触摸屏上，上下线路导通，控制器通过下线路导电 ITO 层在 X 坐标方向上施加驱动电压，通过上线路导电 ITO 层上的探针，侦测 X 方向上的电压，由此推算出触点的 X 坐标。通过控制器改变施加电压的方向 ， 同理可测出触点的 Y 坐标，从而明确触点的位置 。



性能与特点

性能可靠，经济实用，应用广泛。

能够识别任何接触介质如手指（带手套或不带）、笔、信用卡等的输入信号。

引出线采用 FPC( 柔性线路板材料 ) 比其它生产商使用的 PET 材料电阻值小，柔韧性好。

线路绝缘点小，视觉效果佳，目前我们可做到最小的绝缘点是 Φ 0.035mm ，远远领先其它厂商。

触摸屏表面有亮面、雾面、防眩、消光、防牛顿环、防反射等多种材料和工艺供选择。
